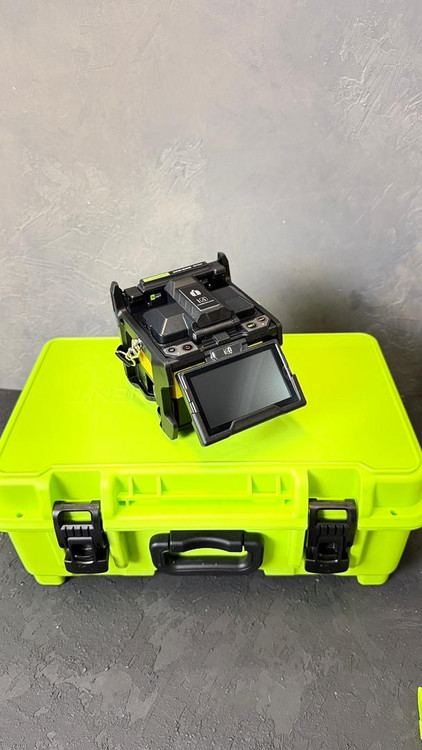

دستگاه فیوژن فیبرنوری I4 INNO

این دستگاه همراه یک عدد پاورمتر داده میشود
اقلام همراه دستگاه شامل:

پک کامل دستگاه به همراه کلیور فیبرنوری INNO مدل V1

استریپر دو کاره

جفت الکترود اضافی

اداپتور شارژر

دستگاه فیوژن INNO I4 یک فیوژن اسپلایسر کلَد الاین فعال با زمان اسپلایس ۴ ثانیه، هیتر ۱۳ ثانیه، باتری ۳۵۰۰mAh تا ۲۰۰ سیکل، وزن ۱.6 کیلوگرم و نمایشگر لمسی ۴.۳ اینچی است؛ مناسب برای پیمانکاران FTTH که سرعت، پایداری و ردگیری داده‌ها را می‌خواهند.

دستگاه فیوژن INNO I4؛ جمع‌وجورترین کلَد الاین بازار با سرعت ۴ ثانیه

اگر برای فیوژن فیبر تک‌مد (SM) تا G.657 در پروژه‌های FTTH/FTTx دنبال دستگاهی سریع، سبک و مطمئن هستید، INNO I4 دقیقا برای همین طراحی شده است. تراز Active V-Groove Cladding Alignment دقت عملیاتی مناسبی در سناریوهای میدانی می‌دهد، در حالی‌که بدنه فشرده، صفحه‌نمایش لمسی ۴.۳ اینچ و باتری با ظرفیت ۲۰۰ سیکل کاری، اجرای شیفت‌های طولانی را بدون دردسر ممکن می‌کند. زمان اسپلایس در حالت سریع به میانگین ۴ ثانیه و زمان هیتر به ۱۳ ثانیه می‌رسد؛ عددهایی که اتلاف زمان بین برش، قراردهی و شرینک را به حداقل می‌رسانند. الکترود با طول عمر ۶۰۰۰ جرقه، حافظه ۱۰هزار رکورد و خروجی USB-C هم برای کنترل کیفیت و گزارش‌دهی پروژه خیال‌تان را راحت می‌کند.

چه پروژه‌هایی از INNO I4 بیشترین سود را می‌برند؟

برای تیم‌هایی که روزانه ده‌ها تا صدها پورت را در منازل یا کافوها اسپلایس می‌کنند، گلوگاه اصلی، زمان چرخه است نه صرفا دقت میکروسکوپی کور الاین. I4 با الاینمنت کلَد فعال و بزرگنمایی ×۱۳۰/×۳۲۰، برای فیوژن‌های کوتاه ۵ تا ۱۶mm و قطر کلدینگ ۸۰ تا ۱۵۰μm بهینه شده است. در شبکه‌های دسترسی که کیفیت کلِو، تمیزی V-Groove و کشش کابل مدیریت شده، اختلاف تئوریک تلفات با کور الاین پرچم‌دارها اثر معناداری روی KPI تحویل ندارد، اما صرفه‌جویی چندثانیه‌ای در هر پورت، زمان شیفت را به‌طور محسوس کم می‌کند. نتیجه؟ تیراژ بیشتر، توقف کمتر، و خروجی قابل دفاع با Typical Loss در SM حدود ۰.۰۳dB و Return Loss بالای ۶۰dB، مشروط به رعایت مهارت و کالیبراسیون قوس.

سخت‌افزار و ارگونومی؛ کوچک اما کامل

بدنه I4 با استانداردهای IPX2 برای باران سبک، IP5X برای گردوغبار و تست سقوط از ۷۶cm طراحی شده تا در باکس و منهول دوام بیاورد. صفحه‌نمایش لمسی ۴.۳ اینچی، منوهای واضح و حافظه داخلی بزرگ، سوییچ بین مدها را ساده می‌کند؛ از جمله حداکثر ۱۲۸ برنامه اسپلایس و ۳۲ برنامه هیتر. خروجی USB-C برای انتقال سریع رکوردها و تصاویر اسپلایس، به شما امکان می‌دهد هم QC داخلی داشته باشید هم تحویل‌نامه مستند. الکترود با ۶۰۰۰ شات عمر مفید و کالیبراسیون خودکار قوس بر اساس فشار و دما، ثبات قوس را حفظ می‌کند؛ عاملی کلیدی برای یکنواختی تلفات و ظاهر قوس. با وزن ۱.۳۸۴kg (۱.۱۶۴kg بدون باتری) و ابعاد فشرده، حمل روزانه با کیف ابزار راحت است.

سازگاری فیبر و اسلیو؛ از G.652 تا G.657

I4 از طیف استانداردهای ITU پشتیبانی می‌کند: SM (G.652/G.657)، MM (G.651)، DS (G.653) و NZDS (G.655)؛ پوششی که برای بیشتر سناریوهای دسترسی، ترانزیت‌های محلی و پروژه‌های ارتقا کافی است. کوتیـنگ ۱۰۰μm تا ۳mm و اسلیوهای ۲۰ تا ۶۰mm (از جمله ۴۵ و ۶۰ اسلیم) پشتیبانی می‌شوند. طول کلِو ۵ تا ۱۶mm، فضای خوبی برای کار با انواع کلِیوِرها می‌دهد. اگر پروژه‌تان مبتنی بر دراپ‌های خم‌پذیر G.657A2 است، Typical Loss این مدل برای G.657 حدود ۰.۰۳dB اعلام شده؛ در عمل، تمیزی شیار V و دقت برش نقش پررنگ‌تری از نوع فیبر دارد.

شرایط محیطی و دوام؛ مناسب میدان واقعی

برای تیم‌های مناطق گرم یا سرد، دامنه کاری مهم است. I4 در -۱۰ تا +۵۰°C و رطوبت ۰ تا ۹۵% (غیرتراکمی) با باد تا ۱۵m/s تست شده و برای نگه‌داری نیز بازه -۲۰ تا +۶۰°C دارد. تست باران با نرخ ۱۰mm/h به مدت ۱۰ دقیقه، تست گردوغبار با ذرات ۰.۱ تا ۵۰۰μm و مقاومت سقوط از ۷۶cm، خیالتان را در باکس‌های پرریسک آسوده‌تر می‌کند. برای FTTH شهری یعنی کارکرد پایدار روی پشت‌بام، داکت‌های نما یا حیاط با بارش سبک؛ و برای روستایی یعنی مقاومت کافی در خاک و باکس‌های خاک‌گرفته ــ البته با رعایت نظافت دوره‌ای ریل‌ها و شیار V-Groove.

تجربه کاربری و بهره‌وری تیم

حافظه ۱۰هزار لاگ + ۱۰هزار تصویر به‌معنای امکان ممیزی داخلی است: مشاهده روند تلفات، تشخیص اپراتورهای خطادار، و تهیه گزارش تجمیعی برای کارفرما. بزرگنمایی ×۱۳۰/×۳۲۰ به تنظیم دقیق فاصله/زاویه کمک می‌کند و لمسی بودن کامل UI، سرعت انتخاب مدها را بالا می‌برد. با کالیبراسیون خودکار قوس بر پایه فشار و دما، نوسان تلفات اسپلایس‌ها در شروع شیفت سرد یا ظهر گرم کمتر می‌شود. در نهایت، Splice Time سریع (۴s) و Heating Time کوتاه (۱۳s)، bottleneck اسلیو را از مسیر خارج می‌کند تا اپراتور تمرکزش را روی تمیزی کلِو و چینش قفسه‌ها بگذارد.

باندل‌های پیشنهادی برای خرید و استقرار

اشتباهات رایج و راه‌حل‌ها

بیشترین خطا در پروژه‌های پرتیراژ از کلِو بد و شیار V کثیف می‌آید، نه از خود دستگاه. هر ۲۰–۳۰ اسپلایس، شیار و انبرها را با الکل ایزو تمیز کنید. طول کلِو ۵–۱۶mm را دقیق رعایت کنید تا شکست نور در ناحیه اسپلایس کمینه بماند. قبل از شروع شیفت، اجازه دهید دستگاه با کالیبراسیون خودکار قوس به دما و فشار محیط برسد. از اسلیو متناسب با فضا استفاده کنید؛ در باکس‌های انبوه، ۴۵mm اسلیم سرعت بسته‌بندی را بالا می‌برد. و نهایتا، آلارم‌های تعویض الکترود را جدی بگیرید؛ بعد از حدود ۶۰۰۰ شات، کیفیت قوس افت می‌کند.

هزینه مالکیت و نگهداشت

قیمت نهایی به باندل، گارانتی و موجودی بازار بستگی دارد؛ اما هزینه‌های پنهان معمولا از مصرف اسلیو، زمان توقف به‌دلیل خطا و تعویض الکترود ناشی می‌شود. با توجه به زمان‌های ۴s/۱۳s و ثبات قوس، I4 نرخ عبور اولین (First-Pass Yield) را بالا نگه می‌دارد و هزینه توقف را کاهش می‌دهد. باتری ۳۵۰۰mAh با ۲۰۰ سیکل نیز هزینه لجستیک باتری یدک را پایین می‌آورد؛ به‌ویژه وقتی تیم‌های متعدد روی یک انبار مرکزی کار می‌کنند. برای برآورد واقعی TCO، نرخ اسپلایس روزانه، درصد تکرار کار و قیمت مصرفی‌ها را وارد مدل کنید و بهبود زمان چرخه را هم در ROI لحاظ کنید.

چارچوب راه‌اندازی سریع (Field SOP فشرده)

۱) بازرسی بصری: تمیزی شیار V-Groove، عدسی‌ها و نگهدارنده‌ها.
۲) کالیبراسیون اولیه: بگذارید دستگاه دمای محیط را بگیرد؛ کالیبراسیون خودکار بر پایه فشار/دما فعال است.
۳) تنظیم مدها: یکی از ۱۲۸ مد اسپلایس و ۳۲ مد هیتر را متناسب با فیبر/اسلیو انتخاب کنید.
۴) کنترل کلِو: طول ۵–۱۶mm؛ بدون چیپ و زاویه.
۵) فیوژن و شرینک: چرخه ۴ ثانیه اسپلایس + ۱۳ ثانیه هیتر؛ اسلیو ۴۵ یا ۶۰ اسلیم.
۶) مستندسازی: ذخیره داده و تصویر برای QC؛ خروجی USB-C برای آرشیو/تحویل.

پرسش‌های پرتکرار (FAQ)

آیا دقت کلَد الاین I4 برای FTTH کافی است؟
بله؛ با رعایت تمیزی و کلِو مناسب، Typical Loss برای SM حدود ۰.۰۳dB است که برای پورت‌های دسترسی کاملا پذیرفتنی است. در شبکه‌های حساس بین‌مرکزی، کور الاین شاید مزیت بدهد، اما در دسترسی، زمان چرخه مهم‌تر است.

چند اسپلایس با یک شارژ کامل می‌زند؟
باتری ۳۵۰۰mAh تا ۲۰۰ سیکل (اسپلایس + هیتر) را پوشش می‌دهد. تعداد دقیق به نوع اسلیو و دمای محیط وابسته است.

چه اسلیوهایی سازگار است؟
از ۲۰ تا ۶۰mm پشتیبانی می‌شود؛ در عمل، ۴۵ و ۶۰ اسلیم پرکاربردترین‌اند.

حافظه داخلی چقدر است و چه چیزی ذخیره می‌کند؟
تا ۱۰٬۰۰۰ داده اسپلایس و ۱۰٬۰۰۰ تصویر؛ برای ممیزی و گزارش‌دهی پروژه عالی است.

نمایشگر و بزرگنمایی چه مشخصاتی دارند؟
نمایشگر رنگی لمسی ۴.۳ اینچ با بزرگنمایی ×۱۳۰ و ×۳۲۰ که برای تراز و ارزیابی تمیزی انتها کافی است.

مقاومت محیطی دستگاه چطور است؟
IPX2 در برابر باران سبک، IP5X در گردوغبار و مقاومت سقوط از ۷۶cm؛ همچنین بازه دمای کاری -۱۰ تا +۵۰°C.

طول عمر الکترودها؟
حدود ۶۰۰۰ جرقه و سپس توصیه به تعویض برای حفظ کیفیت قوس و یکنواختی Loss.

آیا امکان خروجی گرفتن ساده است؟
بله؛ پورت USB-C برای انتقال لاگ‌ها و تصاویر تعبیه شده است.

اگر تمرکز شما بر تحویل سریع، یکنواخت و مستند FTTH است، INNO I4 با چرخه ۴+۱۳ ثانیه، حافظه بزرگ، کالیبراسیون خودکار و بدنه مقاوم، نسبت خروجی به هزینه را بهبود می‌دهد. برای انتخاب باندل مناسب تیم‌تان و دریافت دموی عملی، همین امروز با واحد فروش/فنی ما تماس بگیرید
