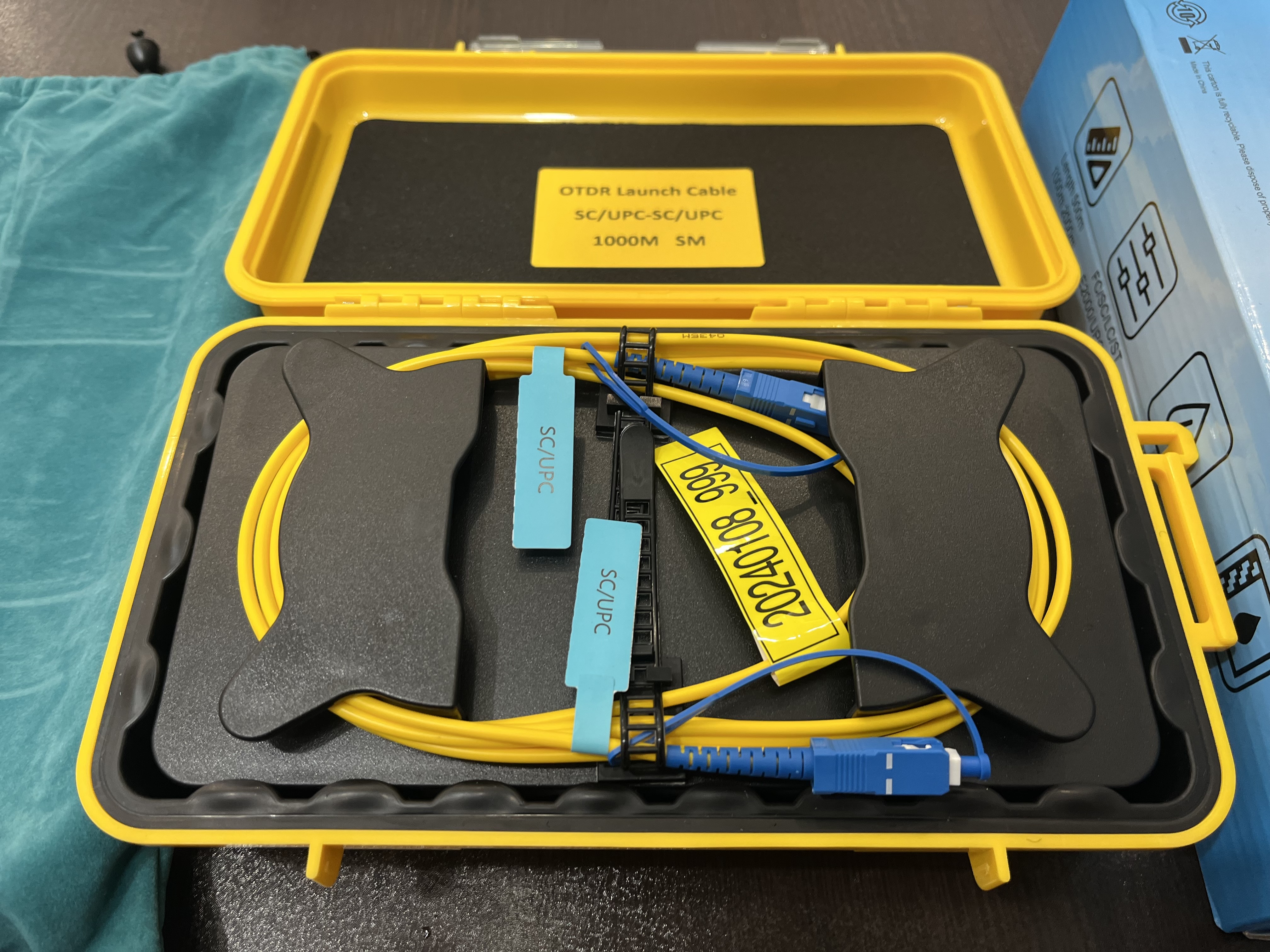

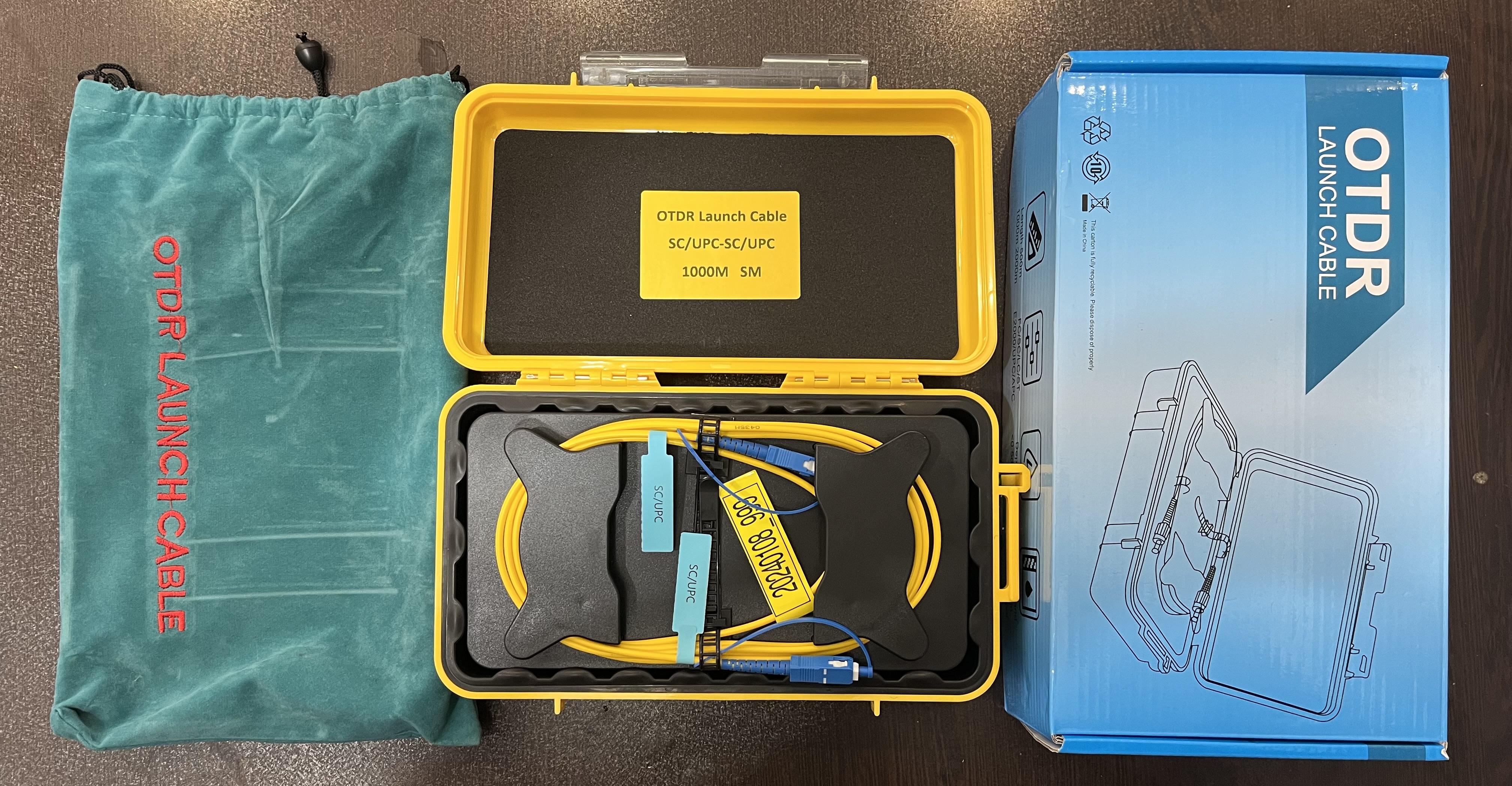

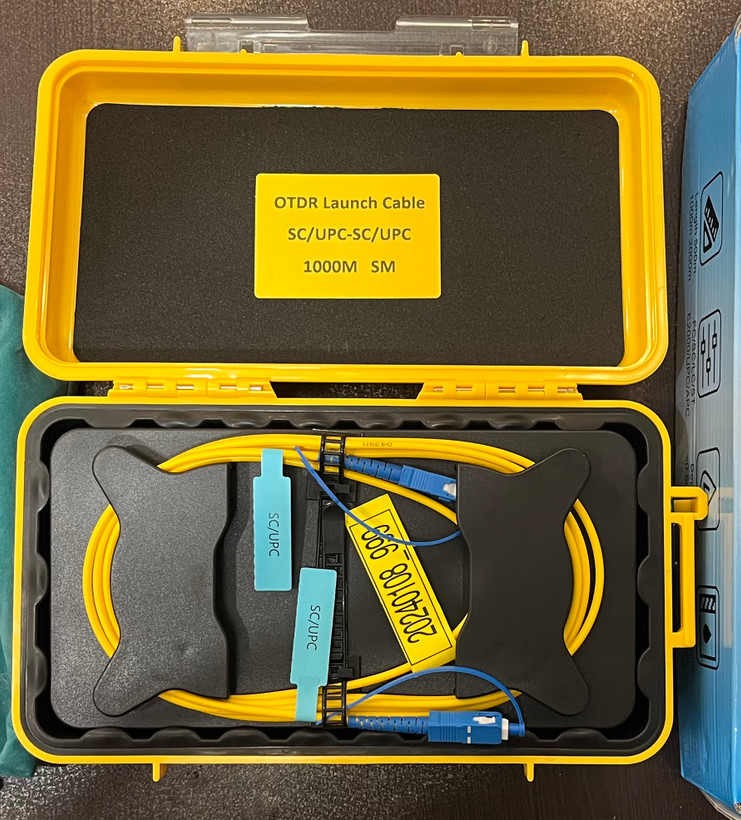

لانچ کیبل 1000 متری فیبر نوری

حذف‌کننده ناحیه کور OTDR را برای تیم‌های تست شبکه‌های نوری معرفی می‌کنیم، کاربردهای واقعی آن را توضیح می‌دهیم و به شما کمک می‌کنیم درست‌ترین طول و کانکتور را انتخاب کنید تا اندازه‌گیری‌های دقیق‌تری داشته باشید. این ابزار که با نام‌های لانچ کابل OTDR، کابل دریافت OTDR، Fiber Ring یا Pulse Suppressor Box هم شناخته می‌شود، ساده است اما اثر آن روی کیفیت نتایج آزمون بسیار بزرگ است. مدل معرفی‌شده در این مقاله، بدنه‌ای کامپکت، مقاوم و سبک دارد، در طول‌های 100م، 300م، 500م، 1کم و 2کم عرضه می‌شود و با انواع سبک‌های کانکتور قابل سفارش است؛ همین باعث می‌شود به‌سادگی داخل کیف OTDR قرار بگیرد و برای نقش لانچ یا ریسیو در تست‌ها استفاده شود.

اگر ابتدای لینک‌تان در ناحیه‌ کور OTDR گم می‌شود، یک حذف‌کننده ناحیه کور OTDR پیش از لینک قرار دهید تا OTDR فرصت بازیابی پیدا کند و بتوانید تلفات و انعکاس اولین کانکتور را دقیق ببینید. برای لینک‌های عادی شهری، 500 متر انتخابی همه‌فن‌حریف است؛ برای لینک‌های کوتاه و تست‌های داخل ساختمان، 100–300 متر کافی است و برای مسیرهای طولانی‌تر یا پالس‌های پهن، به 1–2 کیلومتر فکر کنید. حتماً کانکتور همسان با تجهیزات‌تان را بگیرید و تمیزکاری کانکتورها را جدی بگیرید. منابع EXFO و Fluke استفاده از لانچ/ریسیو را بهترین رویه می‌دانند. (exfo.com, Fluke Networks)

خلاصه‌ی اسنیپتی (40–60 کلمه):
حذف‌کننده ناحیه کور OTDR یک حلقه فیبر کامپکت برای حذف اثر Dead Zone است تا اندازه‌گیری اتصال‌های ابتدای/انتهای لینک دقیق شود. این مدل در 100م تا 2کم و با کانکتورهای متنوع عرضه می‌شود و به‌عنوان لانچ/ریسیو داخل کیف تست جا می‌گیرد. انتخاب طول به پالس دستگاه و طول لینک وابسته است.

تأیید مشخصات: فرم‌فکتور و قابلیت حمل، طول‌های موجود، کانکتورهای متنوع، نقش لانچ/ریسیو و کاربرد در تست افت لینک همگی طبق دیتاشیت محصول هستند.

این محصول دقیقاً چیست و چه مشکلی را حل می‌کند؟

OTDR (Optical Time-Domain Reflectometer) به‌دلیل انرژی بالای پالس اولیه و انعکاس نزدیک، ابتدای لینک را برای چند متر تا چند صد متر نمی‌تواند ببیند؛ این محدوده را ناحیه کور می‌نامند. افزودن حذف‌کننده ناحیه کور OTDR (یا همان Fiber Ring / Pulse Suppressor Box) پیش از لینک، به دستگاه زمان می‌دهد تا از اشباع خارج شود و اولین کانکتورِ لینک زیر تست، با دقت قابل‌اندازه‌گیری شود. این رویکرد در منابع EXFO و Fluke به‌عنوان بهترین‌رویّه توصیه شده است و انتخاب طول حلقه باید متناسب با پهنای پالس انتخابی دستگاه باشد. (exfo.com, Fluke Networks)

معرفی کوتاه محصول + مشخصات فنی کلیدی

این حذف‌کننده ناحیه کور OTDR برای استفاده روزمره تیم‌های تست میدانی و آزمایشگاهی ساخته شده و از نظر دوام و حمل‌ونقل برای کیف‌های OTDR بهینه است. در ادامه، مهم‌ترین مشخصات را یکجا می‌بینید:

• طول‌های موجود: 100m، 300m، 500m، 1km، 2km.

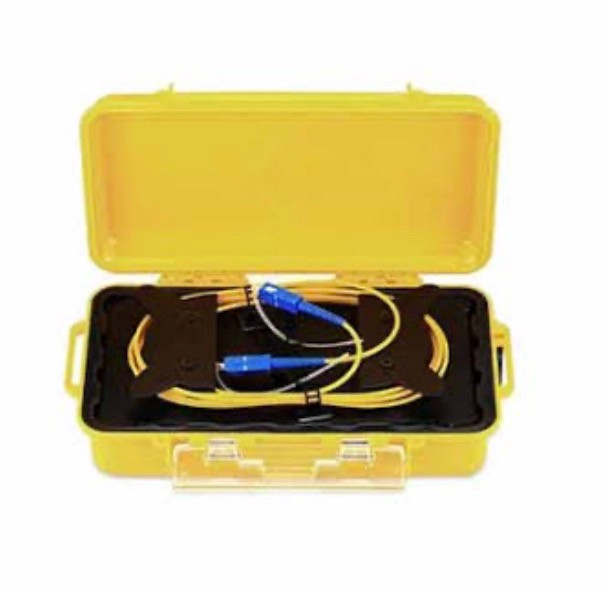

• فرم‌فکتور: کامپکت، مقاوم، سبک؛ قرارگیری آسان در کیف OTDR.
• کانکتورها: تنوع سبک‌های کانکتور برای سازگاری با تجهیز موجود.
• کاربری: لانچ کابل OTDR و کابل دریافت OTDR؛ مناسب برای تست تلفات لینک.
• کاربرد تکمیلی: ایجاد Baseline Trace با حلقه‌های فیبری.
• مدل: Standard.

چه طولی انتخاب کنیم و چرا؟

پاسخ کوتاه: طول حلقه باید از ناحیه کور دستگاه شما بلندتر باشد. برای پالس‌های باریک و لینک‌های داخل ساختمانی، 100–300 متر کافی است؛ برای اغلب پروژه‌های دسترسی و شهری، 500 متر انتخاب منعطفی است؛ و برای لینک‌های طولانی یا پالس‌های پهن‌تر، 1–2 کیلومتر توصیه می‌شود. منابع عملیاتی Fluke حداقل 100 متر لانچ برای دیدن اولین رویداد را پیشنهاد می‌کنند، و EXFO تأکید می‌کند طول لانچ باید با پهنای پالس هم‌راستا باشد. (Fluke Networks, exfo.com)

راهنمای انتخاب بر اساس رویه‌های رایج صنعت؛ برای دقت نهایی، به مشخصات پالس و «Dead Zone» دستگاه خود مراجعه کنید. (Fluke Networks)

این محصول چطور استفاده می‌شود؟ (لانچ و ریسیو در عمل)

برای تست یک لینک، ابتدا لانچ کابل را بین پورت OTDR و لینک قرار دهید تا اثر Dead Zone به حلقه منتقل شود و نخستین کانکتورِ لینک با دقت دیده شود؛ در انتهای لینک هم می‌توانید کابل دریافت بیافزایید تا رویداد نهایی به‌درستی قابل‌تشخیص و اندازه‌گیری باشد. نتیجه این چیدمان، Baseline Trace تمیزتر و امکان اندازه‌گیری تلفات/انعکاس کانکتورهای دو سر لینک است. دیتاشیت همین مدل، استفاده به‌عنوان لانچ و ریسیو و تولید Baseline را تصریح می‌کند؛ VIAVI نیز ماهیت «لانچ/ریسیو» را به‌عنوان حلقه‌های فیبری با طول تعریف‌شده برای ارزیابی دو سر لینک توضیح می‌دهد. (VIAVI Solutions Inc.)

نکات اجرایی برای نتایج قابل‌اتکا

پیش از هر تست، کانکتورها را بازرسی و تمیز کنید؛ آلودگی یا خراش کوچک می‌تواند ناحیه کور را بزرگ‌تر و نتایج را ناپایدار کند. پهنای پالسرا متناسب با طول و تلفات لینک انتخاب کنید: پالس‌های پهن، دامنه داینامیک بیشتری می‌دهند اما Dead Zone را هم پهن‌تر می‌کنند؛ در این حالت باید حلقه بلندتری انتخاب کنید. برای پروژه‌های حساس، تست دوطرفه (Bidirectional) را در نظر بگیرید تا عدم‌قطعیت‌های روش یک‌طرفه کاهش یابد. این توصیه‌ها در منابع آموزشی EXFO، Fluke و VIAVI تاکید شده‌اند و به‌طور مستقیم روی کیفیت گزارش شما اثر می‌گذارند. (Fluke Networks, exfo.com, VIAVI Solutions Inc.)

اشتباهات رایج و راه‌های اجتناب

رایج‌ترین خطاها عبارت‌اند از: انتخاب حلقه کوتاه‌تر از Dead Zoneدستگاه (ابتدای لینک ناپدید می‌شود)، ناسازگاری کانکتور با تجهیز (بازتاب اضافی و گمراهی در Trace)، بی‌توجهی به تمیزکاری (رویدادهای کاذب)، و صرف‌نظر کردن از کابل دریافت در لینک‌هایی که انتهای آن مهم است. به‌علاوه، استفاده از پالس بیش از حد پهن بدون افزایش طول حلقه، باعث می‌شود رویدادهای نزدیک در هم ادغام شوند. با انتخاب طول مناسب و پیروی از رویه‌های توصیه‌شده در منابع معتبر، عملاً این ریسک‌ها را حذف می‌کنید. (Fluke Networks)

ملاحظات هزینه و تدارک

قیمت حذف‌کننده ناحیه کور OTDR بسته به طول حلقه، نوع فیبر و کانکتور متفاوت است. معمولاً هرچه حلقه بلندتر و کانکتورها تخصصی‌تر باشند، هزینه بالاتر می‌رود. اگر بودجه محدود است، ترکیب 500 متر برای لانچ و 500 متر برای ریسیو یک نقطه تعادل مناسب میان دقت و حمل‌پذیری ایجاد می‌کند. همچنین به دوام بدنه، کیفیت سیم‌پیچ و گارانتی سازنده توجه کنید؛ این عوامل در استفاده میدانی مکرر اهمیت پیدا می‌کنند. در نهایت، اگر پروژه‌های زیادی با پالس‌های پهن دارید، از ابتدا روی طول‌های 1–2 کیلومتر سرمایه‌گذاری کنید تا خرید مجدد نداشته باشید. (راهنمای انتخاب طول، هم‌راستا با توصیه‌های EXFO/Fluke درباره پالس و حداقل طول لانچ است.) (exfo.com, Fluke Networks)

چارچوب گام‌به‌گام اجرای تست با این محصول

۱) دستگاه OTDR را با طول موج و پهنای پالس مناسب تنظیم کنید. ۲) لانچ کابل را به پورت OTDR و سپس به لینک وصل کنید. ۳) اگر انتهای لینک اهمیت دارد، کابل دریافت را هم در سوی دیگر اضافه کنید. ۴) کانکتورها را بررسی و تمیز کنید. ۵) Trace را بگیرید و Baseline را ثبت کنید. ۶) رویدادهای ابتدای/انتهای لینک را با دقت اندازه بگیرید و نتایج را ذخیره کنید. این گام‌ها با رویه‌های آموزشی صنعت هماهنگ است و درک آنها با مطالعه اسناد EXFO و VIAVI کامل‌تر می‌شود. (exfo.com, VIAVI Solutions Inc.)

پرسش‌های پرتکرار (FAQ)

آیا این محصول همان «Fiber Ring» است؟
بله؛ حذف‌کننده ناحیه کور OTDR همان حلقه فیبری یا Pulse Suppressor Box است که بین OTDR و لینک قرار می‌گیرد تا ناحیه کور به حلقه منتقل شود و ابتدای لینک دیده شود. این نام‌ها در منابع آموزشی مانند EXFO رایج‌اند و همگی به یک مفهوم اشاره دارند. (exfo.com)

برای تست‌های داخل ساختمانی چه طولی بگیرم؟
اگر با پالس‌های باریک کار می‌کنید، 100–300 متر کافی است و اغلب رویدادهای نزدیک به‌خوبی تفکیک می‌شوند. Fluke حداقل 100 متر لانچ را برای دیدن اولین رویداد پیشنهاد می‌کند، پس از انتخاب‌های کمتر از این مقدار پرهیز کنید. (Fluke Networks)

چرا گاهی به «کابل دریافت» هم نیاز داریم؟
لانچ ابتدای لینک را آشکار می‌کند؛ اما انتهای لینک هم می‌تواند داخل Dead Zone بیفتد. افزودن کابل دریافت اجازه می‌دهد کانکتور انتهایی و تلفات آن را هم دقیق ببینید. VIAVI در دیتاشیت‌های خود این چیدمان را برای ارزیابی دو سر لینک توصیه می‌کند. (VIAVI Solutions Inc.)

آیا با پالس‌های پهن به حلقه بلندتر نیاز دارم؟
بله؛ هرچه پالس پهن‌تر شود، Dead Zone بزرگ‌تر می‌شود و برای خروج از اشباع به حلقه بلندتری نیاز دارید. این رابطه در منابع Fluke به‌صورت کاربردی شرح داده شده است. (Fluke Networks)

آیا این مدل داخل کیف OTDR جا می‌شود؟
بله؛ فرم‌فکتور کامپکت آن برای حمل روزمره طراحی شده و به‌راحتی داخل کیف یا کیت OTDR قرار می‌گیرد؛ موضوعی که در دیتاشیت محصول نیز تصریح شده است.

طول‌های موجود کدام‌اند؟
این مدل در 100m، 300m، 500m، 1km، 2km عرضه می‌شود تا نیاز سناریوهای مختلف از آزمایشگاه تا میدانی را پوشش دهد. انتخاب صحیح را با توجه به پالس و طول لینک انجام دهید.

آیا نوع کانکتور قابل انتخاب است؟
بله؛ این محصول با انواع سبک‌های کانکتور قابل تهیه است تا با تجهیزات فعلی شما سازگار باشد. هنگام سفارش، نوع دقیق (مثلاً SC/APC یا LC/UPC) را مشخص کنید.

چطور یک Baseline Trace تمیز بگیرم؟
از حلقه‌های فیبری استفاده کنید، کانکتورها را تمیز نگه دارید و تنظیمات پالس را با طول لینک هماهنگ کنید. دیتاشیت به تولید Baseline با Fiber Rings اشاره می‌کند و منابع Tempo/EXFO نیز روی تمیزی اتصالات و لانچ مناسب تأکید دارند. (tempo.queup.com)

این مدل چه نام‌گذاری یا مدلی دارد؟
در دیتاشیت، مدل Standard ذکر شده است. برای جزئیات تکمیلی (نوع فیبر یا کانکتورهای دقیق)، به برگه سفارش همان سازنده مراجعه کنید.

می‌توان از یک حلقه برای هر دو نقش لانچ و ریسیو استفاده کرد؟
بله؛ همین مدل برای هر دو نقش طراحی شده است. اگر هر دو سر لینک اهمیت دارد، بهتر است دو حلقه هم‌طول یا متناسب با جهت‌های تست داشته باشید تا Trace ورودی/خروجی به‌طور کامل تحلیل شود.

جمع‌بندی

حذف‌کننده ناحیه کور OTDR ابزاری کوچک اما حیاتی است که با انتقال Dead Zone به خارج از لینک، کیفیت داده‌های شما را چند برابر می‌کند. مدل معرفی‌شده با بدنه کامپکت، طول‌های 100م تا 2کم و کانکتورهای متنوع، نیازهای تست روزمره را پوشش می‌دهد—چه به‌عنوان لانچ و چه ریسیو. برای انتخاب طول بهینه و مطابقت کانکتورها با تجهیزات‌تان، همین حالا با تیم فیبران تماس بگیرید تا مشاوره رایگان و استعلام موجودی دریافت کنید.
